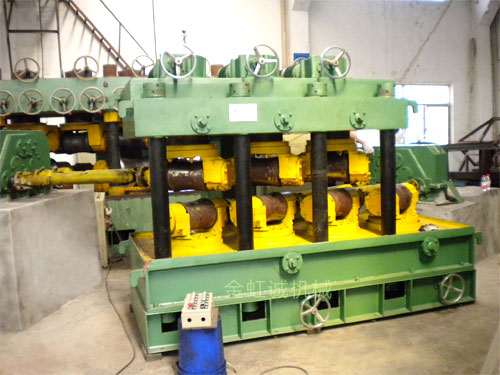

YGJ20-100立式七輥矯直機
技術參數：
| 參數名稱 | 矯直機各規格及參數 | ||||
| YGJ60 | YGJ100-I | YGJ100-II | YGJ120 | YGJ160 | |
| 被矯管子范圍mm | φ15-60 | φ20-100 | φ40-100 | φ40-120 | φ60-160 |
| 屈服限 N/mm² | ≤490 | ≤490 | ≤490 | ≤520 | ≤580 |
| 校直速度 m/mm² | 30 | 28 | 28 | ≤32 | ≤32 |
| 角度調整范圍（度） | 27-33 | 27-30 | 27-30 | 24-30 | 21-30 |
| 矯直輥喉徑 mm | φ156 | φ220 | φ220 | φ260 | φ300 |
| 輥身長度 mm | 240 | 300 | 300 | 380 | 420 |
| 矯前允許彎曲度 mm/m | ≤30 | ≤30 | ≤30 | ≤30 | ≤30 |
| 一次矯整彎曲度 mm/m | ≤1 | ≤1 | ≤0.8 | ≤1.5 | ≤1.5 |
| 電動機型號 | Y160M-4 | Y200L-4 | Y200L-4 | Y225M-4 | Y250M-4 |
| 電動機功率 KW | 11x2 | 30x2 | 30x2 | 45x2 | 55x2 |
| 電動機轉速 r/min | 1480 | 1480 | 1480 | 1480 | 1480 |
| 機器重量 kg | 6000 | 16000 | 26000 | 25000 | 31000 |
| 輥?zhàn)硬贾眯问?/td> | 2-2-2-1 | 2-2-2-1 | 2-2-2-2-1 | 2-2-2-1 | 2-2-2-1 |
